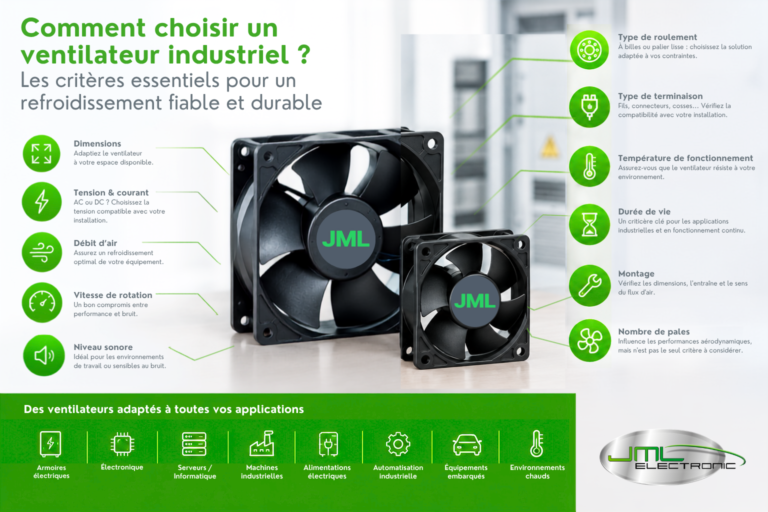

Comment choisir un ventilateur industriel NMB ?
Le choix d’un ventilateur industriel ne dépend pas uniquement de ses dimensions. Pour garantir un refroidissement efficace et une bonne durée de vie de l’équipement, plusieurs caractéristiques doivent être prises en compte : tension d’alimentation, type de courant, débit d’air, vitesse de rotation, niveau sonore, type de roulement ou encore température de fonctionnement.
Que ce soit pour refroidir une armoire électrique, un équipement électronique, une machine industrielle ou un système informatique, il est essentiel de sélectionner un ventilateur adapté aux contraintes de l’application.
Table des matières

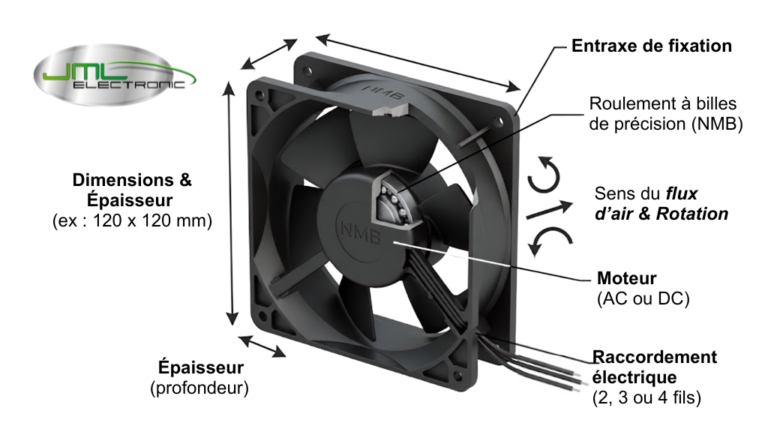

1. Déterminer les dimensions du ventilateur
Les dimensions constituent généralement le premier critère à vérifier.
Les ventilateurs industriels existent dans de nombreux formats, par exemple :
- 40 × 40 mm
- 60 × 60 mm
- 80 × 80 mm
- 92 × 92 mm
- 120 × 120 mm
- 172 × 150 mm
- ….
Les dimensions doivent être compatibles avec l’espace disponible et avec le système de fixation prévu.
Attention : il faut également vérifier l’épaisseur du ventilateur, qui peut varier selon les modèles.

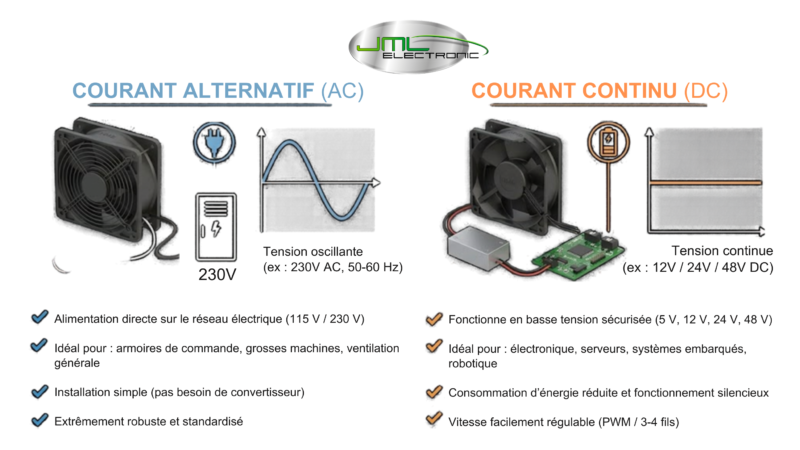

2. Choisir entre un ventilateur AC et DC
Ventilateurs AC – courant alternatif (Alternating Current)
Les ventilateurs AC fonctionnent directement sur une alimentation en courant alternatif.
Ils sont notamment utilisés dans :
- les armoires électriques
- les équipements industriels
- les systèmes de ventilation
- les machines
- les équipements nécessitant une alimentation secteur
Les tensions courantes peuvent être par exemple 115 VAC ou 230 VAC.
Ventilateurs DC – courant continu (Direct Current)
Les ventilateurs DC fonctionnent avec une alimentation en courant continu.
Ils sont particulièrement présents dans :
- les équipements électroniques
- les serveurs
- les alimentations
- les systèmes embarqués
- les appareils nécessitant une alimentation basse tension
On retrouve notamment des modèles en 5 VDC, 12 VDC, 24 VDC ou 48 VDC.
3. Vérifier la tension d'alimentation
La tension doit impérativement être compatible avec votre installation.
Un ventilateur peut être prévu pour différentes tensions, selon son modèle.
Exemples :
| Type | Exemple de tension |
|---|---|
| DC | 5 V |
| DC | 12 V |
| DC | 24 V |
| DC | 48 V |
| AC | 115 V |
| AC | 230 V |
Une mauvaise tension d’alimentation peut entraîner un fonctionnement incorrect, une diminution des performances ou endommager le ventilateur.
4. Déterminer le débit d'air nécessaire
Le débit d’air est l’un des critères les plus importants pour choisir un ventilateur.
Il indique la quantité d’air que le ventilateur est capable de déplacer pendant une période donnée.
Il peut être exprimé en :
- CFM (Cubic Feet per Minute)
- m³/h
Plus le débit d’air est important, plus le ventilateur est capable d’évacuer une quantité importante de chaleur.
Cependant, un débit d’air maximal élevé ne signifie pas forcément qu’un ventilateur est adapté à votre application.
Il faut également prendre en compte les pertes de charge et la résistance à l’écoulement de l’air.
Exemple
Un équipement électronique enfermé dans une armoire avec plusieurs grilles, filtres ou obstacles nécessitera une ventilation capable de maintenir un débit d’air suffisant malgré ces contraintes.
5. Prendre en compte la vitesse de rotation
La vitesse de rotation est généralement exprimée en tr/min (RPM).
Elle influence directement :
- le débit d’air ;
- les performances de refroidissement ;
- le niveau sonore ;
- la consommation électrique ;
- l’usure du ventilateur.
Un ventilateur tournant rapidement peut généralement déplacer davantage d’air, mais peut également générer davantage de bruit.
Il faut donc rechercher le bon compromis entre performances et niveau sonore.
6. Vérifier le niveau sonore
Le niveau sonore est exprimé en dB(A).
Ce critère est particulièrement important lorsque le ventilateur est utilisé :
- dans un environnement de travail ;
- dans un équipement situé à proximité des opérateurs ;
- dans un laboratoire ;
- dans un équipement informatique ;
- dans une installation nécessitant un faible niveau sonore.
Deux ventilateurs ayant des dimensions similaires peuvent présenter des niveaux sonores différents.
Il est donc intéressant de comparer cette caractéristique avant de faire son choix.

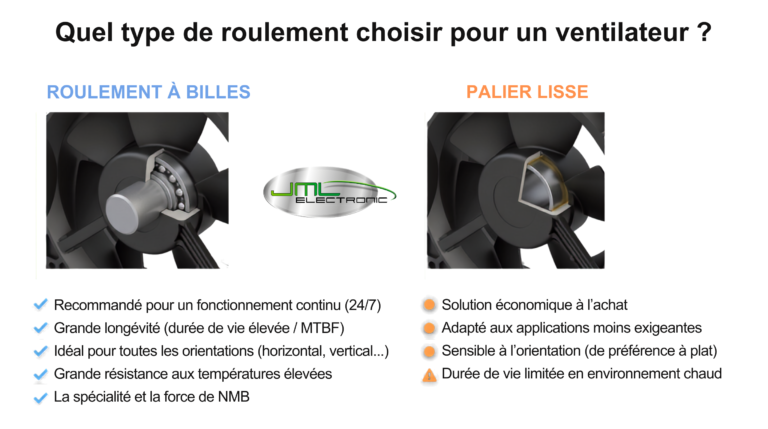

7. Choisir le bon type de roulement
Le type de roulement influence la durée de vie, le bruit et la fiabilité du ventilateur.
Roulement à billes
Les ventilateurs équipés de roulements à billes sont généralement adaptés aux applications nécessitant une bonne fiabilité et une utilisation prolongée.
Ils peuvent également être intéressants lorsque le ventilateur doit fonctionner dans différentes orientations.
Palier lisse
Les ventilateurs à palier lisse peuvent constituer une solution économique pour certaines applications.
Le choix dépend donc des conditions d’utilisation et de la durée de fonctionnement souhaitée.
8. Vérifier la température de fonctionnement
La température ambiante peut fortement influencer le fonctionnement d’un ventilateur.
Avant de choisir un modèle, vérifiez :
- la température minimale de fonctionnement ;
- la température maximale ;
- la température à laquelle l’équipement sera réellement utilisé.
Pour une application industrielle située dans un environnement chaud, il est particulièrement important de sélectionner un modèle adapté à ces conditions.
9. Choisir son ventilateur selon l'application
Le ventilateur idéal dépend surtout de son utilisation.
| Application | Critères importants |
|---|---|
| Armoire électrique | Débit d’air, tension, dimensions |
| Équipement électronique | Débit, bruit, dimensions |
| Serveur / informatique | Débit, bruit, durée de vie |
| Machine industrielle | Robustesse, durée de vie, température |
| Alimentation électrique | Dimensions, débit, tension |
| Automatisation industrielle | Fiabilité, tension, durée de vie |
| Équipement embarqué | Dimensions, tension, consommation |
| Environnement chaud | Température de fonctionnement, durée de vie |
10. Comment choisir rapidement son ventilateur industriel ?
Pour simplifier votre sélection, nous vous recommandons de suivre ces étapes :
① Vérifiez les dimensions
Déterminez l’espace disponible et les dimensions du ventilateur à remplacer.
② Identifiez la tension
Vérifiez si votre installation fonctionne en AC ou DC et déterminez la tension nécessaire.
③ Déterminez le débit d’air
Choisissez un débit adapté aux besoins de refroidissement de votre équipement.
④ Vérifiez la vitesse et le bruit
Comparez les RPM et le niveau sonore afin de trouver le meilleur compromis.
⑤ Contrôlez le roulement
Choisissez le type de roulement adapté à la durée et aux conditions d’utilisation.
⑥ Vérifiez la température
Assurez-vous que le ventilateur peut fonctionner dans la température de votre environnement.
⑦ Contrôlez le raccordement
Vérifiez que la terminaison est compatible avec votre installation.
11. Pourquoi choisir un ventilateur NMB ?
En milieu industriel, une panne de ventilation entraîne l’arrêt de la machine ou la surchauffe de composants critiques. Miser sur NMB MinebeaMitsumi, c’est faire le choix de la référence mondiale du secteur :
- L’excellence des roulements à billes : MinebeaMitsumi est avant tout le leader historique de la fabrication de roulements à billes de haute précision. Intégrés directement dans leurs ventilateurs, ils garantissent une résistance mécanique supérieure et une durée de vie (MTBF) nettement plus élevée que les modèles standards du marché.
- Conçus pour le service continu (24/7) : Les ventilateurs NMB sont développés pour tourner sans interruption sous de fortes contraintes thermiques et vibratoires, limitant ainsi les arrêts de production et les opérations de maintenance.
- Précision et rendement énergétique : Grâce à une aérodynamique travaillée et des moteurs basse consommation (notamment en versions DC et PWM), ils assurent un débit d’air constant avec un niveau sonore maîtrisé.
Conclusion
Choisir un ventilateur industriel adapté nécessite de prendre en compte plusieurs paramètres techniques. Les dimensions et la tension d’alimentation sont les premiers éléments à vérifier, mais le débit d’air, la vitesse de rotation, le niveau sonore, le type de roulement, la température de fonctionnement et la durée de vie sont tout aussi importants pour garantir un fonctionnement fiable et durable.
Chaque application possède ses propres contraintes. Un ventilateur destiné au refroidissement d’une armoire électrique ne répondra pas nécessairement aux mêmes exigences qu’un modèle utilisé dans un équipement électronique, une machine industrielle ou un système informatique.
En vous appuyant sur les caractéristiques techniques du fabricant et sur les conditions réelles d’utilisation, vous pourrez sélectionner une solution de ventilation parfaitement adaptée à votre équipement.
JML Electronic propose une gamme de ventilateurs industriels NMB répondant à de nombreuses applications électroniques et industrielles. Consultez nos références et trouvez le modèle correspondant à vos besoins.
Questions fréquentes
Quel ventilateur industriel choisir pour refroidir un équipement électronique ?
Pour refroidir un équipement électronique, il faut choisir un ventilateur en fonction de plusieurs critères : dimensions disponibles, tension d’alimentation, débit d’air, niveau sonore, vitesse de rotation et température de fonctionnement. Le ventilateur doit également être adapté aux contraintes de l’équipement et à son environnement.
Comment choisir la taille d’un ventilateur industriel ?
La taille d’un ventilateur dépend principalement de l’espace disponible et du système de fixation de l’équipement. Les dimensions courantes comprennent notamment 40 × 40 mm, 60 × 60 mm, 80 × 80 mm, 92 × 92 mm et 120 × 120 mm. Il faut également vérifier l’épaisseur et l’entraxe des trous de fixation.
Quelle différence entre un ventilateur AC et DC ?
Un ventilateur AC fonctionne avec une alimentation en courant alternatif, généralement utilisée pour les équipements alimentés directement sur le secteur. Un ventilateur DC fonctionne avec une alimentation en courant continu, notamment en 5 V, 12 V, 24 V ou 48 V. Le choix dépend donc de la tension disponible sur l’équipement.
Comment choisir la tension d’un ventilateur ?
La tension du ventilateur doit correspondre à la tension prévue par votre installation. Il faut d’abord déterminer si l’alimentation est en courant alternatif (AC) ou continu (DC), puis vérifier la tension nominale du ventilateur. Une référence 24 VDC, par exemple, doit être destinée à une alimentation compatible 24 V continu.
Quel débit d’air choisir pour un ventilateur industriel ?
Le débit d’air nécessaire dépend de la quantité de chaleur à évacuer, du volume de l’équipement et des éventuelles résistances à l’écoulement de l’air. Le débit est généralement indiqué en CFM ou en m³/h. Pour sélectionner correctement un modèle, il est recommandé de comparer le débit d’air avec les besoins réels de l’application.
Comment réduire le bruit d’un ventilateur industriel ?
Pour limiter le bruit, il est conseillé de choisir un ventilateur présentant un niveau sonore adapté à l’application et d’éviter de sélectionner une vitesse de rotation inutilement élevée. Le montage, les vibrations et la circulation de l’air peuvent également influencer le niveau sonore.
Quel type de roulement choisir pour un ventilateur industriel ?
Le choix du roulement dépend des conditions d’utilisation. Les ventilateurs à roulement à billes sont notamment adaptés aux applications nécessitant une bonne fiabilité et un fonctionnement prolongé. Les ventilateurs à palier lisse peuvent convenir à certaines applications moins exigeantes. Il faut également tenir compte de l’orientation et de la température de fonctionnement.
Quelle est la durée de vie d’un ventilateur industriel ?
La durée de vie dépend du modèle et de ses conditions d’utilisation, notamment la température, la vitesse de fonctionnement et le temps d’utilisation. Pour une application industrielle fonctionnant en continu, il est important de consulter la durée de vie spécifiée dans la fiche technique du fabricant.
